振蕩時效又稱振蕩消除應力法, 是將工件(包含鑄件、鍛件、焊接構件等)在其固有頻率下進行數分鐘至數十分鐘的振蕩處理,消除其剩余應力,使尺度精度獲得安穩的一種辦法。這種工藝具有耗能少、時刻短、作用顯著。近年來在國內外得到迅速發展和廣泛使用。
振蕩時效的實質是以振蕩的形式給工件施加應力,當附加應力與剩余應力疊加后,到達或超過資料的屈服極限時,工件發生微觀或微觀塑性變形,然后降價和均化工件內的剩余應力,并使其尺度精度到達安穩。在工件上施加應力的辦法有很多種。施加靜力或靜力矩也可得到消除應力,安穩精度的作用,這便是靜態過載法以動力形式施加應力也可以是沖擊隨機振蕩或周期振蕩,周期振蕩中包含共振。
★ 真彩液晶屏幕動態顯示曲線和數據,時效進程和曲線走勢一目了然。
★ 主動判定工藝參數合適與否,并給出批改計劃,完成人機對話提示功用。
★ 全主動操作方式,根絕操作者人為要素影響(一起兼有手動,半主動)。
★ 選用雙回路設計和抗干擾才能特強的脈寬調制技能。
★ 動態盯梢功用可保證振蕩處理一直在規范要求的亞共振區進行。
★ 整個振蕩時效進程電機只發動一次,可節省1/2輔助檢測時刻。
★ 依據先進的頻譜分析技能,按優化工藝選擇激振頻率進行時效處理。
★ 主動打印堆疊的a-n和a-t曲線及數據比照,以便檢驗和永久保存。
★ 選用原裝進口機箱,美觀便利耐用。
★ 本系列適用于對消除應力要求嚴厲的重要零件的時效處理。
目前各國選用的振蕩時效工藝,大大都是共振時效。這種工藝是將激振器牢固地夾持在被處理工件的恰當方位上,通過振蕩設備的控制部分,依據工件的巨細和最初調理激振力,并依據工件的固有頻率調理激振頻率,直接使聯接在工件上的振蕩傳感器(速度計或加速度計)所接納的信號到達一個最大值,這時工件已到達共振。在這種狀況下持續振蕩一段時刻,即可到達消除應力安穩尺度精度的目的。
通過選用X射線衍射法測量鑄鐵件器熱時效與振蕩時效前后的剩余應力,說明熱時效能消除剩余應力的50%~70%,振蕩時效能消除剩余應力的42%~62%,振蕩時效比熱時效節能96.8%,本錢降低98%。振蕩時效是一項可廣泛使用的新技能。
"振蕩時效消除應力技能的特色"
出資少。與熱時效相比,它無需龐大的時效爐,可節省占地面積與昂貴的設備出資。出產周期短。天然時效需經幾個月的長期放置,熱時效亦需經數十小時的周期方能完成,而振蕩時效一般只需數十分鐘即可完成。并且振蕩時效不受場地約束,可削減工件在時效前后的往返運輸。如將振蕩設備安置在機械加工出產線上,不只使出產組織更緊湊,并且可以消除加工進程中發生的應力。使用便利。振蕩設備體積小、重量輕、便于攜帶。因為振蕩處理不受場地約束,振蕩設備又可攜帶至現場,振蕩時效操作簡潔,易于完成機械化主動化??杀苊饨饘倭慵跓釙r(shí)效進程中發生的翹曲變形、氧化、脫碳及硬度降低一級缺陷,是目前僅有能進行二次時效的辦法。
振蕩時效其工作狀況是對工件施加周期性的作用力,這如同疲憊荷載一樣,依據線性累積損害理論,必定對工件形成一定的疲憊損害。但另一方面,因為低應力振蕩處理后剩余應力得到下降,又必定進步工件的疲憊壽數。
15噸左右的熱時效爐,燃料大都使用電或天然氣,每天開爐一次,熱時效本錢在3000元以上,以每年使用300天核算,僅電或天然氣費用每年為90萬元。還有運輸本錢和時刻本錢。使用振蕩消除應力體系,每天振蕩時效處理12小時,每小時振蕩時效設備耗電1度,以每年使用300天,人工時效處理費用僅為3600元。

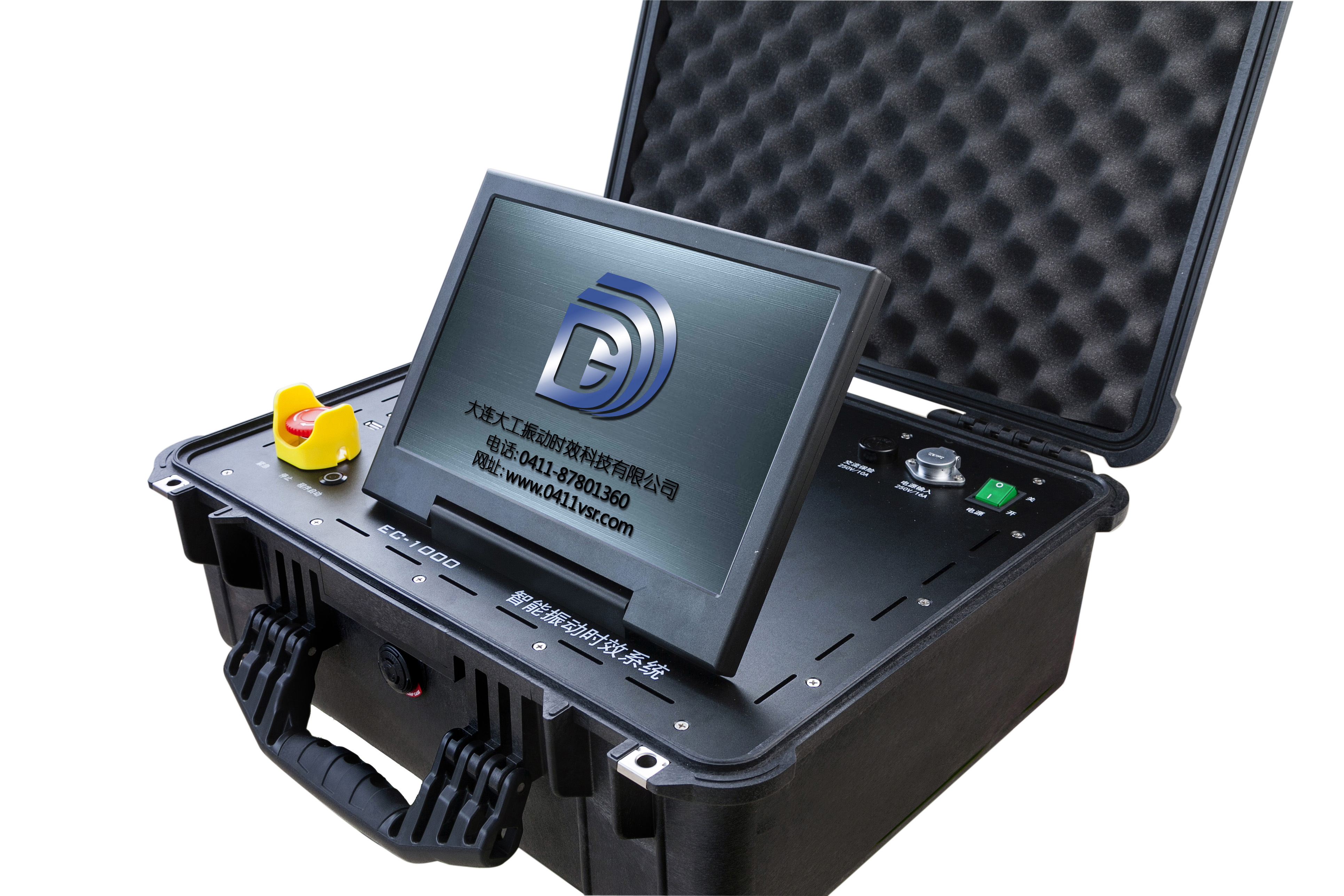

全主動液晶顯示振蕩時效設備:真彩液晶顯示,實時顯示時效處理進程的各個曲線及參數。徹底擺脫人為操作要素,保證振蕩時效處理的作用。共振消除均化剩余應力,進步構件尺度安穩性和疲憊性能。振蕩消除應力:節能環保、簡略易用。處理上百?lài)嵉墓ぜ?,只?度電。具有人機對話及動態盯梢功用,可主動修復過錯參數并給出相應的操作輔導
